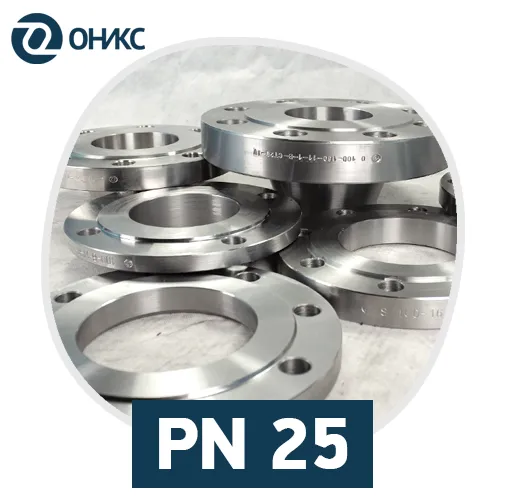

Фланец стальной PN 25
Смотреть каталог
Стальной плоский диск с центральным отверстием для прохождения внутреннего потока среды называется фланцем. По периметру расположены равно удаленные крепежные отверстия под шпильку или болт. Согласно ГОСТ 33259-15, выделяют два вида: плоские стальные фланцы тип 01 и фланцы стальные приварные встык (воротниковые) тип 11.
Фланцы Ру 25
Стальные фланцы Ру25 бар бывают плоскими (тип 01–04) и воротниковыми (тип 11) и фланцами корпуса арматуры (тип 21). Они отличаются прочностью, герметичностью, изготавливаются из черной и легированной стали по ГОСТ 33259-2015.Основные параметры фланцев Ру 25
Фланцы представляют собой кольцо с крепежными отверстиями по периметру, могут эксплуатироваться в системах с номинальным давлением среды до 2,5 МПа.Основные параметры:
- Фланцы тип 01 — условный диаметр от 10 до 800 мм. Приварка — двумя швами.
- Фланцы тип 11 — диаметр DN — от 10 до 2000 мм. Приварка — встык, V-образным или сплошным швом.
В зависимости от конструкционных особенностей, фланцы с давлением PN 25 кгс/см² изготавливаются в исполнениях B (1) до DN 1200 мм; в исполнениях C (4), D (5), E (2), F (3), L (8) и M (9) до DN 800 мм. Фланцы под линзовую прокладку K (6) и в исполнении J (7) под прокладку овального сечения рассчитаны до DN 400 мм, согласно ГОСТ 33259-15.
Размеры плоских и воротниковых фланцев PN 25 по ГОСТ 33259-15
| Тип | DN | D₂ | b | D | d | Dₘ | Dₙ | H | h | d | n | D₁ | Вес | Болт | Шпилька |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Плоский (01) | 15 | 47 | 16 | 95 | 19 | - | - | - | 2 | 14 | 4 | 65 | 0,71 | М12х60 | М12х70 |
|
|
20 | 58 | 18 | 105 | 26 | - | - | - | 2 | 14 | 4 | 75 | 0,98 | М10х60 | М12х70 |
| 25 | 68 | 18 | 115 | 33 | - | - | - | 2 | 14 | 4 | 85 | 1,17 | М10х60 | М12х70 | |
| 32 | 78 | 20 | 135 | 39 | - | - | - | 2 | 18 | 4 | 100 | 1,77 | М16х70 | М16х90 | |
| 40 | 88 | 22 | 145 | 46 | - | - | - | 3 | 18 | 4 | 110 | 2,18 | М16х80 | М16х90 | |
| 50 | 102 | 24 | 160 | 59 | - | - | - | 3 | 18 | 4 | 125 | 2,8 | М16х80 | М16х100 | |
| 65 | 122 | 24 | 180 | 78 | - | - | - | 3 | 18 | 8 | 145 | 3,22 | М16х80 | М16х100 | |
| 80 | 133 | 26 | 195 | 91 | - | - | - | 3 | 18 | 8 | 160 | 4,06 | М16х80 | М16х100 | |
| 100 | 158 | 28 | 230 | 110 | - | - | - | 3 | 22 | 8 | 180 | 5,92 | М20х90 | М20х100 | |
| 125 | 184 | 30 | 270 | 135 | - | - | - | 3 | 26 | 8 | 220 | 8,26 | М24х100 | М24х130 | |
| 150 | 212 | 30 | 300 | 161 | - | - | - | 3 | 26 | 8 | 250 | 10,5 | М24х100 | М24х130 | |
| 200 | 278 | 32 | 360 | 222 | - | - | - | 3 | 26 | 12 | 310 | 13,3 | М24х100 | М24х140 | |
| 250 | 335 | 34 | 425 | 273 | - | - | - | 3 | 30 | 12 | 370 | 18,9 | М27х110 | М27х140 | |
| 300 | 390 | 36 | 485 | 325 | - | - | - | 4 | 30 | 16 | 430 | 24 | М27х120 | М27х150 | |
| 350 | 465 | 42 | 550 | 377 | - | - | - | 4 | 33 | 16 | 490 | 34,6 | М30х130 | М30х170 | |
| 400 | 505 | 44 | 610 | 426 | - | - | - | 4 | 33 | 16 | 550 | 44,6 | М30х140 | М30х170 | |
| 450 | 555 | 48 | 660 | 480 | - | - | - | 4 | 33 | 20 | 600 | 51,8 | М30х140 | М30х180 | |
| 500 | 615 | 52 | 730 | 530 | - | - | - | 4 | 39 | 20 | 660 | 67,3 | М36х160 | М36х200 | |
| 600 | 720 | 54 | 840 | 630 | - | - | - | 5 | 39 | 20 | 770 | 90,9 | М36х160 | М36х210 | |
| 700 | 820 | 60 | 960 | 720 | - | - | - | 5 | 45 | 24 | 840 | 127 | М42х180 | М42х230 | |
| 800 | 880 | 68 | 1075 | 820 | - | - | - | 5 | 45 | 24 | 990 | 181,4 | М42х200 | М42х240 | |
| Воротниковый (11) | 15 | 47 | 16 | 95 | 12 | 30 | 19 | 35 | 2 | 14 | 4 | 65 | 0.8 | М12х60 | М12х70 |
|
|
20 | 58 | 16 | 105 | 18 | 38 | 26 | 36 | 2 | 14 | 4 | 75 | 0.99 | М12х60 | М12х70 |
| 25 | 68 | 16 | 115 | 25 | 45 | 33 | 38 | 2 | 14 | 4 | 85 | 1.19 | М12х60 | М12х70 | |
| 32 | 78 | 18 | 135 | 31 | 56 | 39 | 45 | 2 | 18 | 4 | 100 | 1.85 | М16х70 | М16х90 | |
| 40 | 88 | 19 | 145 | 38 | 64 | 46 | 48 | 3 | 18 | 4 | 110 | 2.19 | М16х70 | М16х90 | |
| 50 | 102 | 20 | 160 | 49 | 76 | 58 | 48 | 3 | 18 | 4 | 125 | 2.78 | М16х70 | М16х90 | |
| 65 | 122 | 22 | 180 | 66 | 96 | 77 | 53 | 3 | 18 | 8 | 145 | 3.71 | М16х80 | М16х90 | |
| 80 | 133 | 22 | 195 | 78 | 110 | 90 | 55 | 3 | 18 | 8 | 160 | 4.48 | М16х80 | М16х90 | |
| 100 | 158 | 24 | 230 | 96 | 132 | 110 | 61 | 3 | 22 | 8 | 190 | 6.58 | М20х90 | М20х110 | |
| 125 | 184 | 26 | 270 | 121 | 160 | 135 | 68 | 3 | 26 | 8 | 220 | 9.45 | М24х100 | М24х120 | |
| 150 | 212 | 28 | 300 | 145 | 186 | 161 | 71 | 3 | 26 | 8 | 250 | 12.6 | М24х100 | М24х130 | |
| 200 | 278 | 30 | 360 | 202 | 246 | 222 | 78 | 3 | 26 | 12 | 310 | 17.4 | М24х100 | М24х140 | |
| 250 | 335 | 32 | 425 | 254 | 300 | 278 | 78 | 3 | 30 | 12 | 370 | 25.7 | М27х110 | М27х140 | |
| 300 | 390 | 36 | 485 | 303 | 352 | 330 | 84 | 4 | 33 | 16 | 430 | 33.3 | М27х120 | М27х150 | |
| 350 | 450 | 40 | 550 | 351 | 406 | 382 | 89 | 4 | 33 | 16 | 490 | 46.6 | М30х130 | М30х170 | |
| 400 | 505 | 44 | 610 | 398 | 464 | 432 | 104 | 4 | 33 | 16 | 550 | 64.8 | М30х130 | М30х170 | |
| 450 | 555 | 46 | 660 | 450 | 515 | 484 | 104 | 4 | 33 | 20 | 600 | 72,3 | М30х140 | М30х180 | |
| 500 | 615 | 48 | 730 | 500 | 570 | 535 | 104 | 4 | 39 | 20 | 660 | 89 | М36х160 | М36х200 | |
| 600 | 720 | 54 | 840 | 600 | 670 | 636 | 120 | 5 | 39 | 20 | 770 | 124 | М36х160 | М36х210 | |
| 700 | 820 | 58 | 960 | 690 | 760 | 726 | 130 | 5 | 45 | 24 | 875 | 167 | М42х180 | М42х230 | |
| 800 | 930 | 60 | 1075 | 790 | 864 | 826 | 140 | 5 | 45 | 24 | 990 | 215 | М42х180 | М42х240 | |
| 900 | 1030 | 62 | 1185 | 892 | 968 | 926 | 150 | 5 | 52 | 28 | 1090 | 253 | - | М48х260 | |
| 1000 | 1140 | 64 | 1315 | 992 | 1070 | 1028 | 155 | 5 | 56 | 28 | 1210 | 312 | - | М52х270 | |
| 1200 | 1350 | 67 | 1525 | 1192 | - | 1228 | 165 | 5 | 56 | 32 | 1420 | 388 | - | М52х280 |

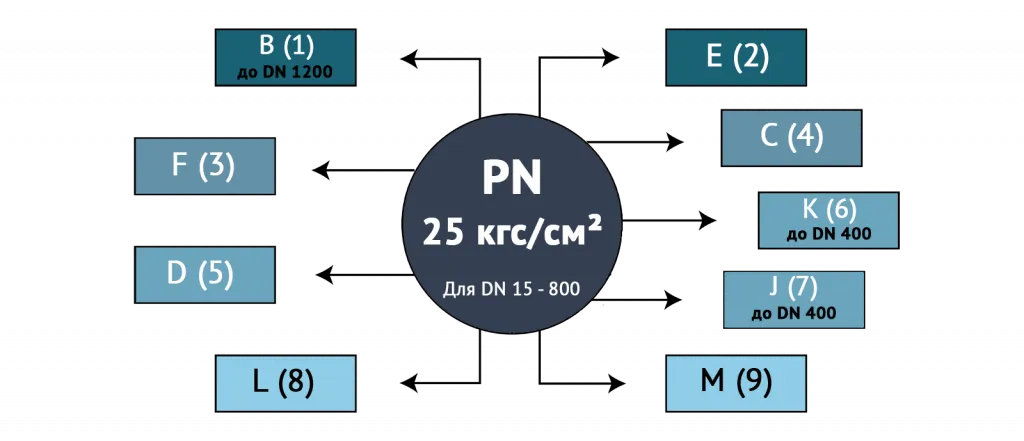

Какие исполнения фланцев существуют для PN 25 кгс/см²?
| Доступные исполнения для плоских фланцев | Доступные исполнения для воротниковых фланцев |
|---|---|
 |
 |
Применяют в магистральном и технологическом трубопроводе на местах стыковки труб, арматуры и патрубков в промышленном и коммерческом секторе. Обеспечивают прочное и надежное фланцевое соединение.
У нас можно купить фланцы Ру 25 из стали 20, 09Г2С, 12Х18Н10Т и т. п. Мы организуем доставку по Московской, Ленинградской и Свердловской области, гарантируем качество и надежность продукции.
