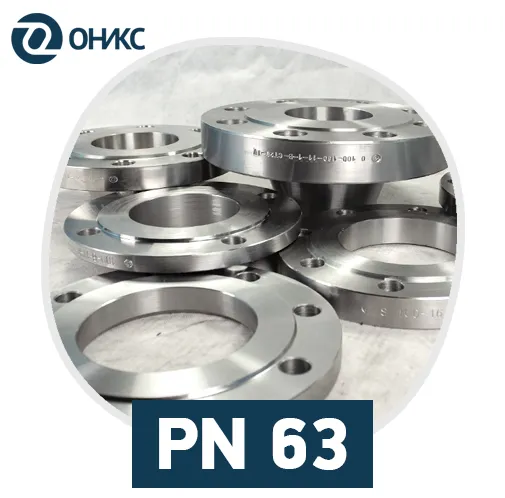

Фланец стальной PN 63
Смотреть каталог
Стальной плоский диск с центральным отверстием для прохождения внутреннего потока среды называется фланцем. По периметру расположены равно удаленные крепежные отверстия под шпильку или болт. Согласно ГОСТ 33259-15, выделяют два вида: плоские стальные фланцы тип 01 и фланцы стальные приварные встык (воротниковые) тип 11, но при PN 63 кгс/см², ГОСТ не позволяет изготавливать плоские фланцы.

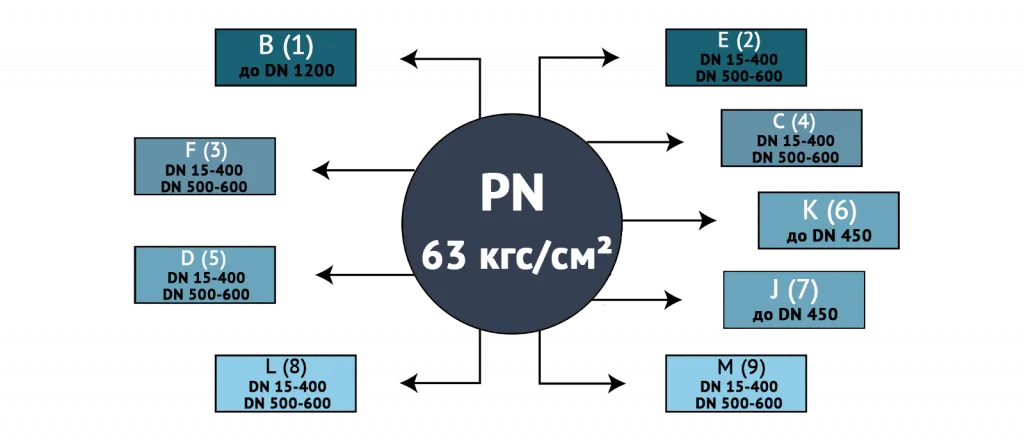

В зависимости от конструкционных особенностей, воротниковые фланцы с давлением PN 63 кгс/см² изготавливаются в исполнениях B (1) до DN 1200 мм; в исполнениях C (4), D (5), E (2), F (3), L (8) и M (9) до DN 600 мм, исключая DN 450 мм во всех случаях. Фланцы под линзовую прокладку K (6) и в исполнении J (7) под прокладку овального сечения рассчитаны до DN 400 мм.
Размеры плоских и воротниковых фланцев PN 63 по ГОСТ 33259-15
| Тип | DN | D₂ | b | D | d | Dₘ | Dₙ | H | h | d | n | D₁ | Вес | Болт | Шпилька |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Воротниковый (11) | 15 | 47 | 18 | 105 | 12 | 38 | 19 | 48 | 2 | 14 | 4 | 75 | 1.15 | - | М12х80 |
|
|
20 | 58 | 20 | 125 | 18 | 48 | 26 | 56 | 2 | 18 | 4 | 90 | 1,81 | - | М16х90 |
| 25 | 68 | 22 | 135 | 25 | 52 | 33 | 58 | 2 | 18 | 4 | 100 | 2.3 | - | М16х90 | |
| 32 | 78 | 23 | 150 | 31 | 64 | 39 | 62 | 2 | 22 | 110 | 2.94 | - | М20х110 | ||
| 40 | 88 | 24 | 165 | 37 | 74 | 46 | 68 | 3 | 22 | 4 | 125 | 3.75 | - | М20х110 | |
| 50 | 102 | 26 | 175 | 47 | 86 | 58 | 70 | 3 | 22 | 4 | 135 | 4.63 | - | М20х110 | |
| 65 | 122 | 28 | 200 | 64 | 106 | 77 | 75 | 3 | 22 | 8 | 160 | 6.3 | - | М20х120 | |
| 80 | 133 | 30 | 210 | 77 | 120 | 90 | 75 | 3 | 22 | 8 | 170 | 7.22 | - | М20х120 | |
| 100 | 158 | 32 | 250 | 94 | 140 | 110 | 80 | 3 | 26 | 8 | 200 | 10.7 | - | М24х130 | |
| 125 | 184 | 36 | 295 | 118 | 172 | 135 | 98 | 3 | 30 | 8 | 240 | 17.1 | - | М27х150 | |
| 150 | 212 | 38 | 340 | 142 | 206 | 161 | 108 | 3 | 33 | 8 | 280 | 25.4 | - | М30х160 | |
| 200 | 285 | 44 | 405 | 198 | 264 | 222 | 113 | 3 | 33 | 12 | 345 | 38.5 | - | М30х170 | |
| 250 | 345 | 48 | 470 | 246 | 316 | 278 | 118 | 3 | 39 | 12 | 400 | 53.8 | - | М36х200 | |
| 300 | 410 | 54 | 530 | 294 | 370 | 330 | 124 | 4 | 39 | 16 | 460 | 74.6 | - | М36х210 | |
| 350 | 465 | 60 | 595 | 342 | 430 | 382 | 144 | 4 | 39 | 16 | 525 | 106 | - | М36х220 | |
| 400 | 535 | 60 | 670 | 386 | 480 | 432 | 159 | 4 | 45 | 16 | 585 | 151 | - | М42х250 | |
| 450 | 560 | 68 | 695 | 436 | 534 | 484 | 159 | 4 | 45 | - | 610 | - | - | - | |
| 500 | 615 | 70 | 800 | 485 | 594 | 535 | 169 | 4 | 52 | 20 | 705 | 201 | - | М48х280 | |
| 600 | 735 | 76 | 925 | 585 | 704 | 636 | 185 | 5 | 56 | 20 | 820 | 283 | - | М52х300 | |
| 700 | 840 | 81 | 1045 | 685 | - | 726 | 230 | 5 | 56 | 24 | 935 | 301 | - | М52х310 | |
| 800 | 960 | 90 | 1165 | 785 | - | 826 | 230 | 5 | 62 | 24 | 1050 | 464 | - | М56х340 | |
| 900 | 1070 | 93 | 1285 | 885 | - | 926 | 270 | 5 | 62 | 28 | 1170 | 954 | - | М56х340 | |
| 1000 | 1180 | 97 | 1415 | 985 | - | 1028 | 285 | 5 | 70 | 28 | 1290 | 981 | - | М64х370 | |
| 1200 | 1380 | 100 | 1665 | 1185 | - | 1228 | 320 | 5 | 78 | 32 | 1530 | 1264 | - | М72х400 |
Какие исполнения фланцев существуют для PN 63 кгс/см²?
- Плоские фланцы существуют только до PN 25 кгс/см²
- Воротниковые фланцы. Возможны 9 исполнений зеркала: B (1) до 1200 мм; фланцы в исполнениях C (4), D (5), E (2), F (3), L (8) и M (9) до 600 мм, исключая 450 мм. Фланцы под линзовую прокладку K (6) и фланцы под прокладку овального сечения J (7) до DN 400 мм.
Применяют в магистральном и технологическом трубопроводе на местах стыковки труб, арматуры и патрубков в промышленном и коммерческом секторе. Обеспечивают прочное и надежное фланцевое соединение.
Так как фланец 63 может быть только воротниковым, его размеры, включая диаметр воротника и технические условия, регламентируются ГОСТ 33259-15 (ранее ГОСТ 12821-80, который перестал действовать с 2017 года).
Чаще фланцы pn 63 имеют исполнение соединительной поверхности под прокладку овального сечения или линзовую, а их номинальный диаметр может достигать 1200 мм. Но трубопроводная арматура может иметь уплотнительную поверхность «шип-паз» или «выступ — впадину», в редких случаях исполнение может быть - соединительный выступ.
Компания ОНИКС — производитель фланцев и деталей трубопроводов. Если вам необходимы фланцы ру 63 под прокладку овального сечения — свяжитесь с нашими менеджерами или закажите обратный звонок.
Арматура может иметь различный материал корпуса — нержавеющий или стальной, но какая бы не была марка стали (от сталь 20 до 10Х17Н13М2Т), соответствующий фланец pn63 найдется на собственных складах компании ОНИКС в Москве, Санкт-Петербурге и Екатеринбурге.
