Фланец стальной DN 32
Смотреть каталог

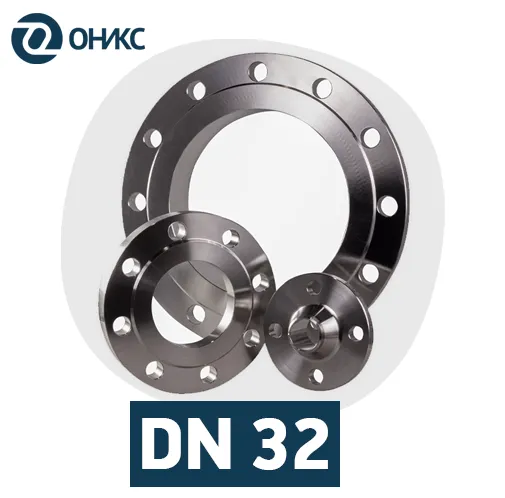

Фланец - плоский стальной диск с центральным отверстием для прохождения потока среды. По периметру расположены равномерно удаленные отверстия для шпилек или болтов.
Размеры плоских и воротниковых фланцев DN 32 по ГОСТ 33259-15
| Тип | PN | D₂ | b | D | d | Dₘ | Dₙ | H | h | d | n | D₁ | Вес | Болт | Шпилька |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Плоский (01) | 6 | 70 | 15 | 120 | 39 | - | - | - | 2 | 14 | 4 | 90 | 1,02 | М12х60 | М12х70 |
|
|
10 | 78 | 16 | 135 | 39 | - | - | - | 2 | 18 | 4 | 100 | 1,4 | М16х60 | М16х80 |
| 16 | 78 | 18 | 135 | 39 | - | - | - | 2 | 18 | 4 | 100 | 1,58 | М16х70 | М16х80 | |
| 25 | 78 | 20 | 135 | 39 | - | - | - | 2 | 18 | 4 | 100 | 1,77 | М16х70 | М16х90 | |
| Воротниковый (11) | 6 | 70 | 14 | 120 | 31 | 50 | 39 | 35 | 2 | 14 | 4 | 90 | 1.1 | М12х60 | М12х70 |
|
|
10 | 78 | 15 | 135 | 31 | 55 | 39 | 42 | 2 | 18 | 4 | 100 | 1.54 | М16х60 | М16х80 |
| 16 | 78 | 15 | 135 | 31 | 55 | 39 | 42 | 2 | 18 | 4 | 100 | 1.54 | М16х60 | М16х80 | |
| 25 | 78 | 18 | 135 | 31 | 56 | 39 | 45 | 2 | 18 | 4 | 100 | 1.85 | М16х70 | М16х90 | |
| 40 | 78 | 18 | 135 | 31 | 56 | 39 | 45 | 2 | 18 | 4 | 100 | 1.85 | - | М16х90 | |
| 63 | 78 | 23 | 150 | 31 | 64 | 39 | 62 | 2 | 22 | 110 | 2.94 | - | М20х110 | ||
| 100 | 78 | 24 | 150 | 31 | 64 | 39 | 62 | 2 | 22 | 4 | 110 | 3,06 | - | М20х110 | |
| 160 | 78 | 24 | 150 | 31 | 64 | 39 | 67 | 2 | 22 | 4 | 110 | 3,07 | - | М20х110 |
Стальные фланцы диаметром 32 мм

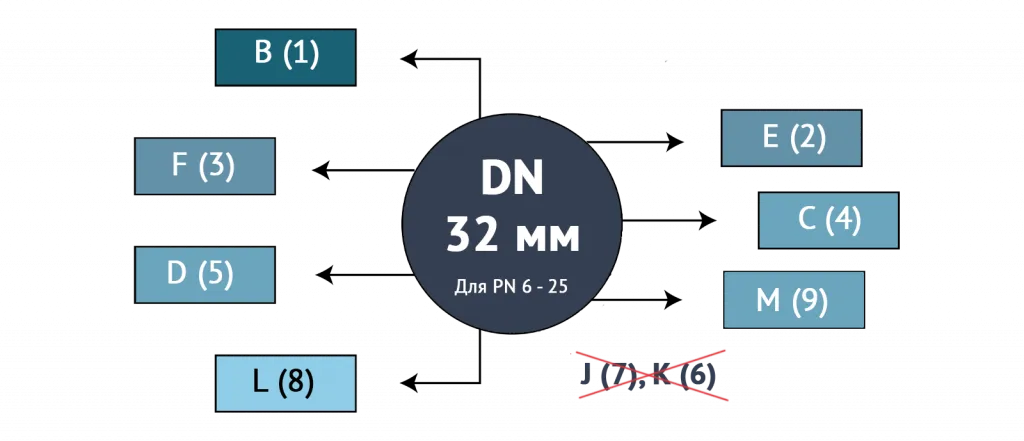

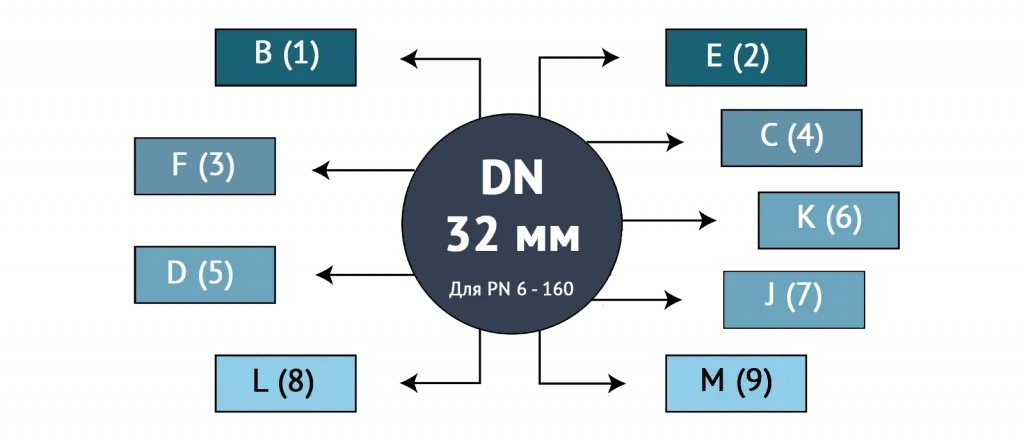

Изготавливают из углеродистых, легированных и жаропрочных сталей по нормативам ГОСТ 33259-15. Возможны в двух типах: плоские (PN 6-25) и воротниковые (PN 6-160). Исполнения B (1), C (4), D (5), E (2), F (3), J (7), K (6), L (8), M (9).
Какие исполнения фланцев существуют для DN 32 мм?
| Доступные исполнения для плоских фланцев | Доступные исполнения для воротниковых фланцев |
|---|---|
 |
 |
Применяют в магистральном и технологическом трубопроводе на местах стыковки труб, арматуры и патрубков в промышленном и коммерческом секторе. Обеспечивают прочное и надежное фланцевое соединение.
