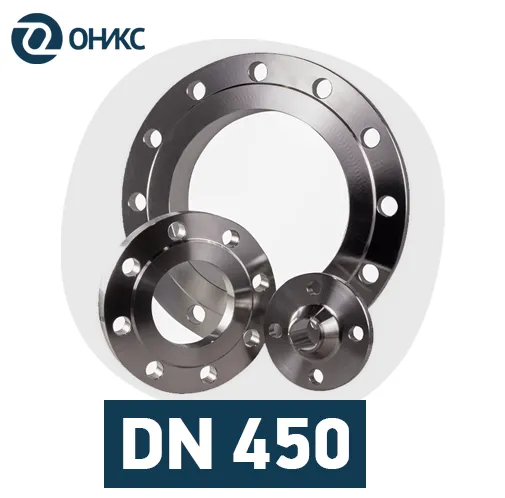

Фланец стальной DN 450
Смотреть каталог

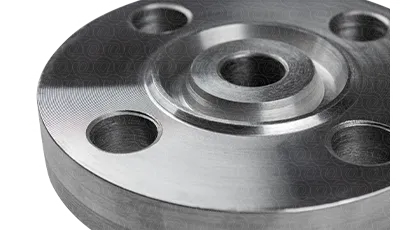

Фланец - плоский стальной диск с центральным отверстием для прохождения потока среды. По периметру расположены равномерно удаленные отверстия для шпилек или болтов.
Размеры плоских и воротниковых фланцев DN 450 по ГОСТ 33259-15
| Тип | PN | D₂ | b | D | d | Dₘ | Dₙ | H | h | d | n | D₁ | Вес | Болт | Шпилька |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Плоский (01) | 6 | 520 | 30 | 590 | 480 | - | - | - | 4 | 22 | 20 | 550 | 17,3 | М20х90 | М20х110 |
|
|
10 | 532 | 30 | 615 | 480 | - | - | - | 4 | 26 | 20 | 565 | 22,8 | М24х100 | М24х130 |
| 16 | 532 | 42 | 640 | 480 | - | - | - | 4 | 30 | 20 | 585 | 39,6 | М27х120 | М27х160 | |
| 25 | 555 | 48 | 660 | 480 | - | - | - | 4 | 33 | 20 | 600 | 51,8 | М30х140 | М30х180 | |
| Воротниковый (11) | 6 | 520 | 22 | 590 | 450 | 494 | 484 | 54 | 4 | 22 | 16 | 550 | 23,6 | М20х90 | М20х110 |
|
|
10 | 530 | 26 | 615 | 450 | 500 | 484 | 69 | 4 | 26 | 20 | 565 | 34,7 | М24х100 | М24х130 |
| 16 | 530 | 38 | 640 | 450 | 506 | 484 | 89 | 4 | 30 | 20 | 585 | 54 | М27х120 | М27х150 | |
| 25 | 555 | 46 | 660 | 450 | 515 | 484 | 104 | 4 | 33 | 20 | 600 | 72,3 | М30х140 | М30х180 | |
| 40 | 560 | 60 | 680 | 448 | 530 | 484 | 139 | 4 | 39 | 20 | 610 | 107 | - | М36х220 | |
| 63 | 560 | 68 | 695 | 436 | 534 | 484 | 159 | 4 | 45 | - | 610 | - | - | - | |
| 100 | 560 | 82 | 740 | 426 | 560 | 484 | 204 | 4 | 52 | - | 645 | - | - | - |
Стальные фланцы диаметром 450 мм
Изготавливают из углеродистых, легированных и жаропрочных сталей по нормативам ГОСТ 33259-15. Возможны в двух типах: плоские (PN 6-25) и воротниковые (PN 6-100). Исполнение с соединительным выступом B (1) до 100 кгс/см²; C (4), D (5), E (2), F (3), L (8), M (9) - до 40 кгс/см², а исполнения фланцев под линзовую прокладку и под прокладку овального сечения не предполагают DN 450 мм.

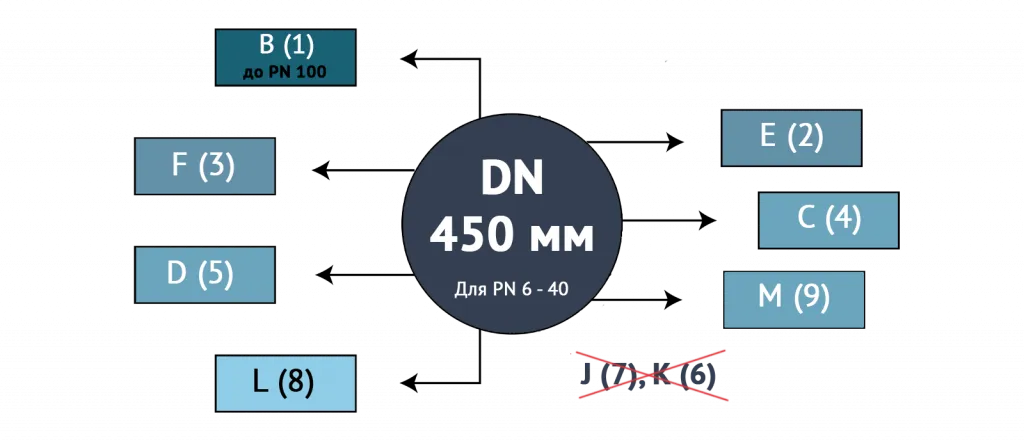

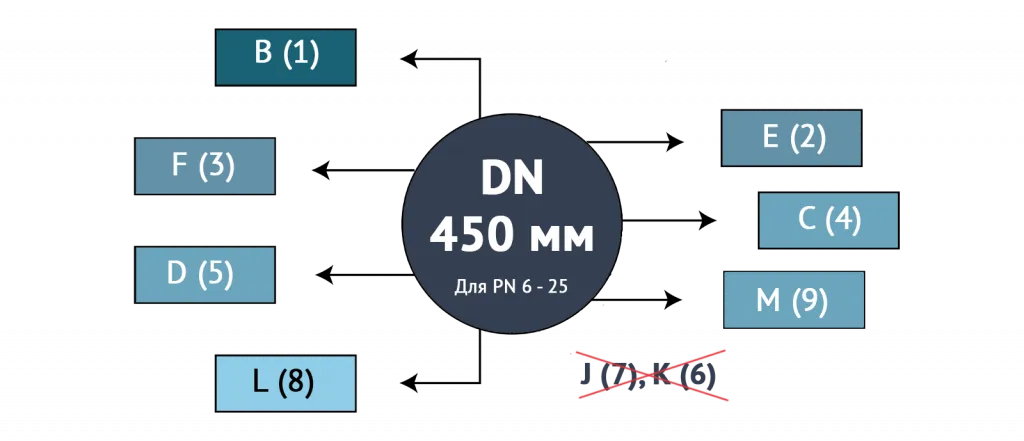

Какие исполнения фланцев существуют для DN 450 мм?
| Доступные исполнения для плоских фланцев | Доступные исполнения для воротниковых фланцев |
|---|---|
 |
 |
Применяют в магистральном и технологическом трубопроводе на местах стыковки труб, арматуры и патрубков в промышленном и коммерческом секторе. Обеспечивают прочное и надежное фланцевое соединение.
